Équipement de traitement thermique par induction

L'équipement de traitement thermique par induction utilise l'induction électromagnétique pour générer de la chaleur directement dans les pièces conductrices, offrant ainsi une méthode de chauffage propre, efficace et hautement contrôlable pour une large gamme d'applications de traitement des métaux. En induisant des courants de Foucault à travers un champ magnétique alternatif à haute-fréquence, le système permet un chauffage rapide et localisé sans flamme ni contact direct, ce qui entraîne des résultats métallurgiques supérieurs, une oxydation minimale et une consommation d'énergie réduite.

La série d'équipements couvre des puissances nominales de 15 kW à plus de 200 kW, avec des plages de fréquence de 1 kHz à 400 kHz, s'adaptant à diverses applications, notamment le durcissement de surface (trempe), le recuit, le revenu, la normalisation, le brasage, le forgeage et l'assemblage par rétrécissement-dans les secteurs de l'automobile, de l'aérospatiale, de l'énergie éolienne, des machines de construction et de la fabrication en général.

1. Technologie avancée-d'alimentation à semi-conducteurs
Les systèmes de chauffage par induction modernes utilisent des dispositifs d'alimentation IGBT (Insulated Gate Bipolar Transistor) ou MOSFET, offrant jusqu'à 95 % à 98 % d'efficacité de conversion-, surpassant considérablement l'ancienne technologie à tube à vide qui gaspille 70 % ou plus de l'énergie d'entrée. La conception basée sur l'onduleur-élimine le besoin de composants de transformateur encombrants, réduisant ainsi l'encombrement de l'équipement tout en garantissant une puissance de sortie stable et reproductible dans diverses conditions de charge.

2. Contrôle numérique de précision

Architecture de contrôle DSP/FPGA : Le traitement du signal numérique-haute vitesse permet une réponse dynamique au niveau de la milliseconde-et une régulation précise-en boucle fermée de la température de chauffage, de la puissance et de la profondeur du boîtier.

Sortie programmable à plusieurs -étages: Les utilisateurs peuvent programmer des étapes de préchauffage, de chauffage, de maintien et de refroidissement avec des réglages de puissance et de temps indépendants, garantissant ainsi des résultats reproductibles sur tous les lots de production.

Adaptation automatique des charges: Le système s'adapte automatiquement aux différentes configurations de bobines d'induction et géométries de pièces sans réglage manuel, rationalisant ainsi le changement pour la production mixte.

3. Protection et surveillance complètes
Les-protections intégrées incluent des alarmes de court-circuit, de surcharge, de surtension, de surchauffe, de perte de phase et de pression d'eau/d'air. La surveillance des paramètres-en temps réel (courant, tension, fréquence, température) avec diagnostic et journalisation des défauts prend en charge la traçabilité et la maintenance prédictive.

5. Conception compacte et modulaire

Options de refroidissement à l'air-et à l'eau- : Les unités plus petites (15 à 40 kW) utilisent souvent un refroidissement par air ou des besoins minimes en eau, tandis que les systèmes de puissance supérieure-intègrent une circulation d'eau forcée pour un service continu 24h/24 et 7j/7.

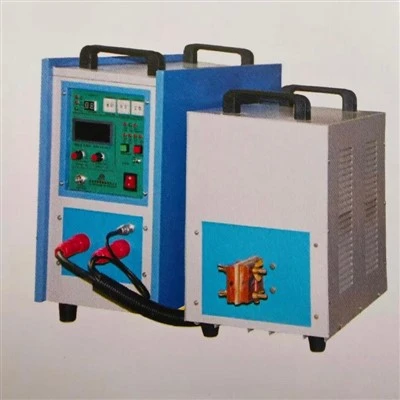

Configurations portables : Les unités sur paillasse ou-montées sur roues permettent-le traitement thermique sur site, le préchauffage des soudures et le traitement thermique après-soudage (PWHT) sur les chantiers.

Bobines à changement rapide- : Les bobines d'induction interchangeables avec connecteurs rapides permettent des changements d'outils rapides pour une flexibilité multi-produits.

6. Options de poste de travail intégré
Pour une production automatisée, l’alimentation à induction peut être associée à des machines-outils de trempe spécialisées :

Machines de trempe verticales: Pour arbres, axes et pièces cylindriques à balayage continu ou segmentaire

Systèmes multi-stations: Durcissement simultané de plusieurs pièces (par exemple, tourillons de vilebrequin) pour un débit élevé

Tables rotatives/indexatrices : pour le traitement par lots-de gros volumes de petits composants

Intégration CNC : Commandes basées sur Siemens ou sur PC industriel-avec fonctionnement automatique "à un-bouton" et stockage des recettes

1. Durcissement (trempe et revenu)
Durcissement de surface des engrenages, des arbres, des arbres à cames, des vilebrequins, des chemins de roulement, des maillons de chaîne et des composants de chenille. Le durcissement par induction permet un contrôle précis de la profondeur du boîtier avec une distorsion minimale, prolongeant ainsi la durée de vie des composants et la résistance à l'usure.

2. Recuit et normalisation
Recuit de détente-, adoucissement pour le formage à froid et normalisation des pièces moulées ou forgées pour affiner la structure des grains et améliorer l'usinabilité.

3. Brasage et brasage
Assemblage de métaux différents (pointes en carbure aux outils en acier, cuivre au laiton, etc.) avec chauffage localisé qui préserve les propriétés des matériaux environnants. Les applications incluent les lames de scie, les forets, les outils de coupe et les raccords de plomberie.

4. Forgeage et formage à chaud
Préchauffer-des billettes, des barres et des fixations pour le forgeage à chaud, le refoulement et l'extrusion. Le chauffage par induction minimise l'oxydation (calcaire) et garantit une température centrale uniforme pour une qualité de formage constante.

5. Traitement thermique après-soudage (PWHT) et préchauffage
Chauffage localisé-de soulagement des contraintes des joints soudés dans les pipelines, les récipients sous pression et l'acier de construction pour éviter les fissures induites par l'hydrogène-. Les systèmes à induction portables permettent-le PWHT sur site sans grands fours ni chauffage au chalumeau.

6. Rétrécir-Assemblage ajusté
Bagues d'expansion, roulements, engrenages et accouplements pour un assemblage à ajustement serré, suivi d'un refroidissement contrôlé pour un verrouillage mécanique sécurisé.
